| 브랜드 이름: | EWT |
| 모델 번호: | LFP 12V 200AH |
| 모크: | 10 |
| 가격: | 385.45USD/pc for 10-100pcs |
| 배달 시간: | 배송일 7~12일 |
| 지불 조건: | T/T |

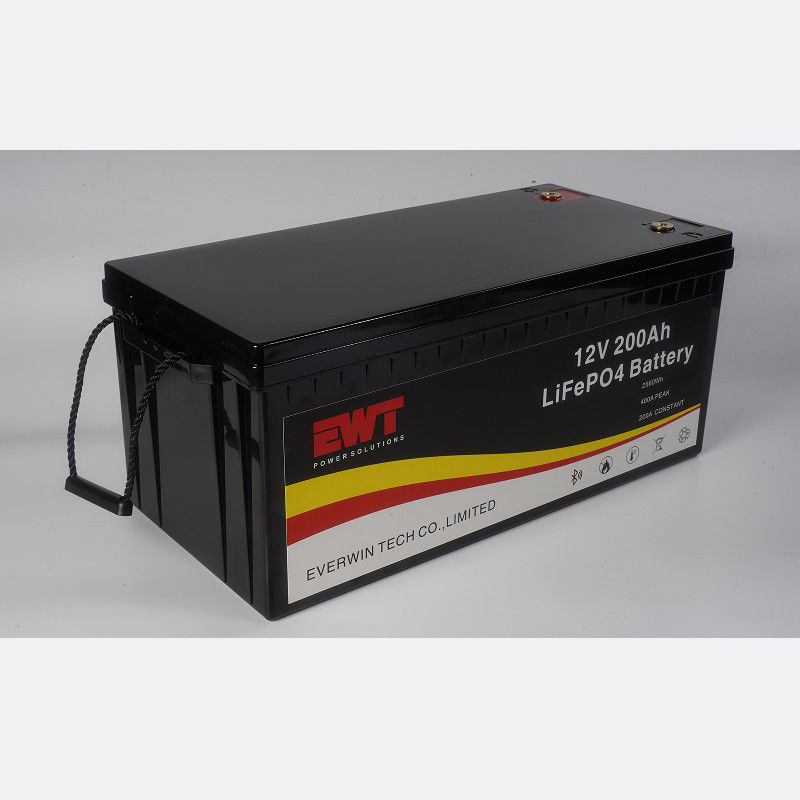

12V 200Ah 26650 32700 리?? 철포스파트 에너지 저장 배터리 팩
|
종 |
리?? 철화염 |
|
전압 |
32700-12V |
|
용량 |
200AH |
|
배터리 |
IFR32700 3.2V 6Ah |
|
크기 |
521*238*218mm |
|
무게 |
24kg |
|
최대 충전 전류 |
100A |
|
최대 방출 전류 |
150A
|
|
화면 |
아니 |
|
커뮤니케이션 지원 |
아니 |
리?? 이온 배터리 충전 회로 설계
리?? 이온 배터리의 구조적 특성에 따라 최대 충전 종료 전압은 4.2V로 과부하가 불가능합니다.그렇지 않으면 배터리는 긍정적 전극에 너무 많은 리?? 이온으로 인해 폐기 될 것입니다.높은 충전 및 방출 요구 사항이 있으며, 특별한 일정한 전류 및 일정한 전압 충전기로 충전 될 수 있습니다. 일반적으로 일정한 전류가 4.2V / 섹션으로 충전 된 후,그것은 일정한 전압 충전으로 전송됩니다배터리 용량 (예를 들어 1350mAh 배터리,충전 전류는 135~2025mA 사이를 제어 할 수 있습니다.)일반적인 충전 전류는 배터리 용량의 약 0.5 배로 선택 될 수 있으며 충전 시간은 약 2 ~ 3 시간입니다.
리?? 이온 배터리의 내부 구조로 인해 리?? 이온들은 모두 충전 중에 양극으로 이동할 수 없습니다.그리고 리?? 이온의 일부는 다음 충전 중에 리?? 이온이 매끄럽게 채널에 삽입될 수 있도록 부정적인 전극에 유지되어야 합니다.그렇지 않으면 배터리 수명은 그에 따라 짧아집니다. 용해 후 일부 리?? 이온이 그래피트 층에 남아있는 것을 보장하기 위해,배열 끝의 최소 전압은 엄격하게 제한되어야 합니다.즉 리?? 이온 배터리는 과도하게 충전 될 수 없습니다. 충전 종료 전압은 일반적으로 3.0V / 셀이며 최소 전압은 2.5V / 셀보다 낮지 않아야합니다.배터리 배열 시간의 길이는 배터리의 용량과 배열 전류의 크기와 관련이 있습니다..
리?? 이온 배터리 충전 회로의 원리
원칙: 배터리가 과부하되지 않도록 일정한 전압으로 충전합니다. 입력 DC 전압은 충전 된 배터리의 전압보다 3 볼트 높습니다.W1 및 TL431은 정밀 조절 가능한 전압 조절 회로를 형성합니다., Q2, W2 및 R2는 조절 가능한 일정한 전류 회로를 형성하고, Q3, R3, R4, R5 및 LED는 충전 표시 회로입니다. 충전 된 리?? 이온 배터리의 전압이 상승함에 따라,충전 전류는 점차 감소합니다., 그리고 R4의 전압 하락은 배터리가 완전히 충전되면 줄어들 것입니다. 그래서 Q3는 끊어질 것이고, LED는 꺼질 것입니다. 배터리가 충분할 수 있는지 확인하기 위해서요.표시등이 꺼진 후 12시간 동안 충전을 계속하십시오.사용 할 때 Q2 및 Q3에 적합한 라디에이터를 설치하십시오.
